OrthoClast®2 – Chirurgia di revisione efficiente e conservativa dell’osso

Il sistema OrthoClast® di endocon consente la rimozione mini-invasiva di componenti protesici cementati e non cementati mediante onde d’urto pneumatiche. L’impiego di micro-scalpelli flessibili permette di separare con precisione l’interfaccia impianto-osso, evitando così l’accesso transfemorale.

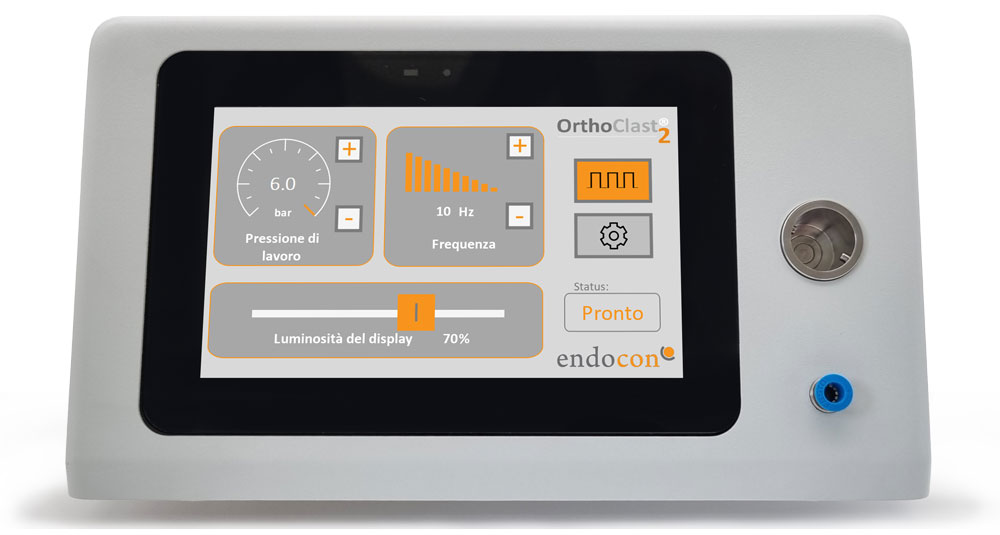

Funzioni ottimizzate:
- Pressione di lavoro fino a 6 bar
- Frequenza della velocità di impatto manipolo regolabile
- Luminosità del display regolabile per un contrasto ottimale
- Rilevamento degli errori e visualizzazione (ad es. aria compressa mancante)
- Salvataggio delle impostazioni specifiche dell'utente (pressione, frequenza di lavoro, luminosità)
- Scelta della lingua sul display. Italiano disponibile.
- Touch display
- Possibilità di utilizzo con guanti chirurgici
- Nuovo attacco rapido per il collegamento del tubo manipolo
Come attivare i sottotitoli su YouTube: Aprire il video e cliccare sull’icona "CC" in basso a destra per attivare i sottotitoli. Per cambiare lingua: selezionare l’icona dell’ingranaggio, poi "Sottotitoli" e scegliere la lingua desiderata. Facoltativamente, regolare dimensione e stile dei sottotitoli dal menu "Opzioni".
OrthoClast sistema
La soluzione per la chirurgia protesica, revisioni cementate e non.
Preciso. Efficiente. Sicuro.
Componenti del sistema OrthoClast

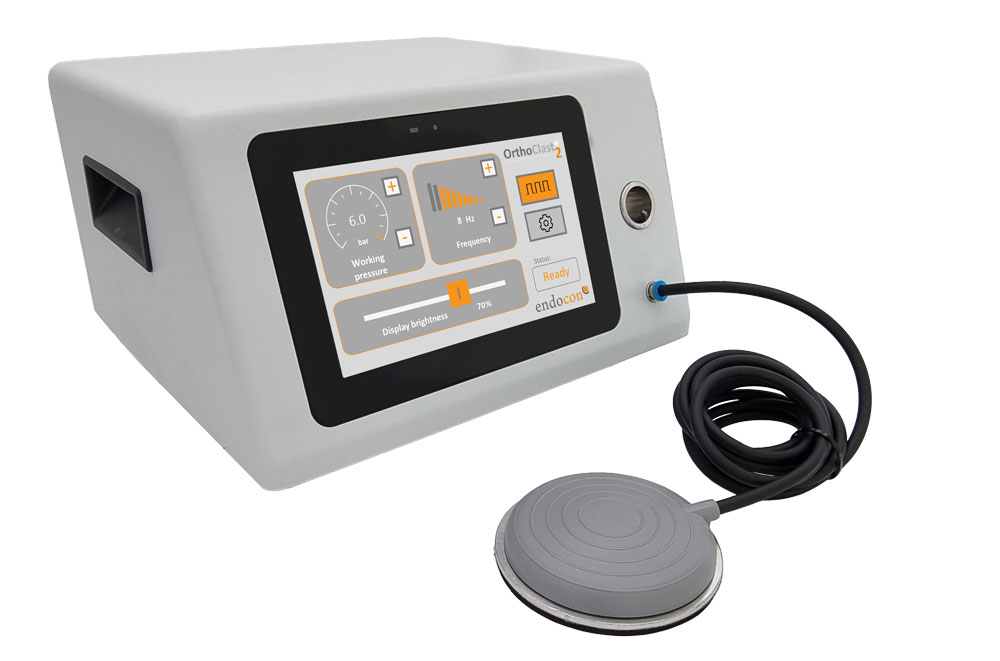

OrthoClast2
OrthoClast2 generatore (art. no. FT-200)
Pedale azionamento (art. no. EH-078G)

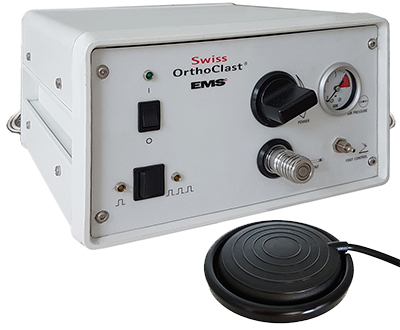

OrthoClast

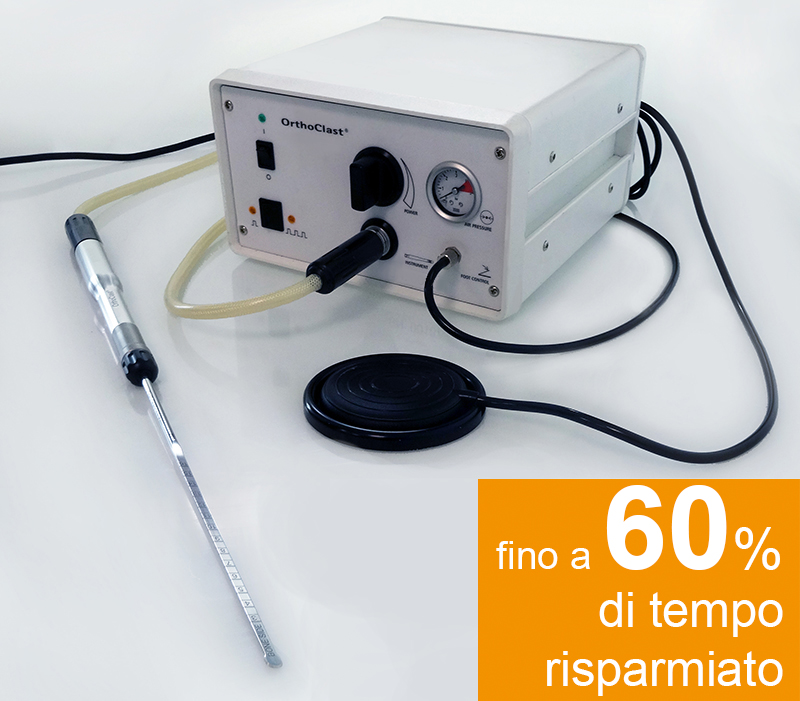

OrthoClast generatore (art. no. FT-118)
Pedale azionamento (art. no. EH-078)

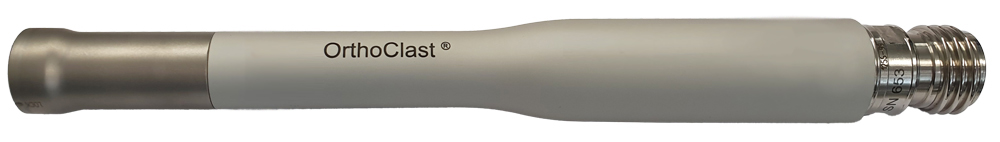

Manipolo OrthoClast
(art. no. EL-147)
Compatibile con:
- generatore OrthoClast2 (art. no. FT-200)
- generatore OrthoClast (art. no. FT-118)

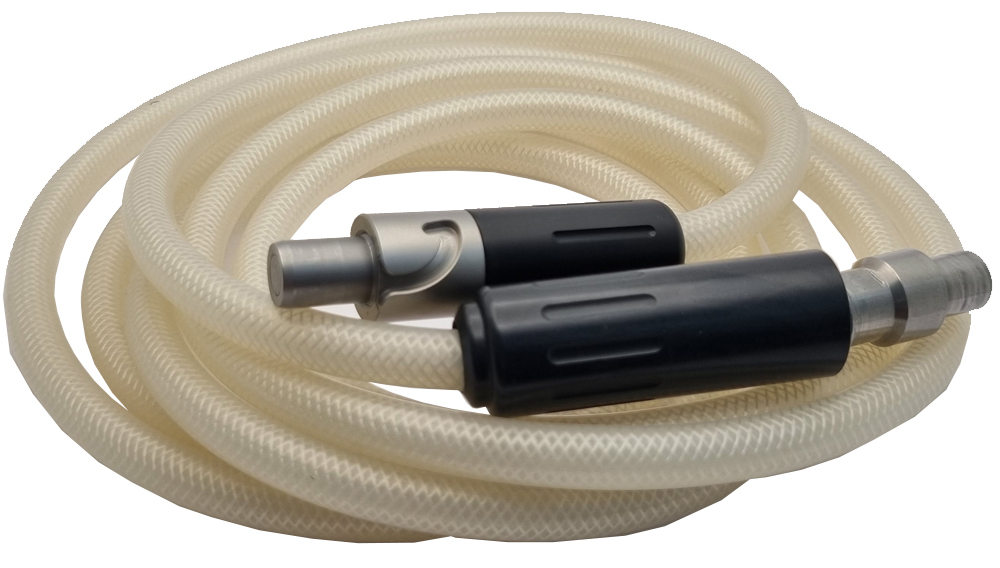

Tubo per manipolo
(art. no. EH-077-OC2) Tubo manipolo EL-147 - generatore OrthoClast2 con aggancio rapido
(art. no. EH-077) Tubo manipolo EL-147 - generatore OrthoClast
Rimozione di inlay in ceramica (cotile)
Pestello per rimozione inlay in ceramica - FR-063

Funzione: Per l'allentamento e la rimozione degli intarsi fissi in ceramica.
Campo di applicazione: cotile, ceramica
Revisioni protesi non cementate
Revisioni di protesi non cementate con onde d'urto pneumatiche

La rimozione della protesi non cementata con la tecnica convenzionale con accesso transfemorale comporta normalmente un grave danno osseo. Il sistema OrthoClast in combinazione
con il micro-scalpello flessibile preserva il tessuto osseo ed evita la necessità dell'accesso transfemorale.
Utilizzabile con / rimozione di:
• Stelo di protesi con superficie strutturata o non
• Revisione settica o asettica dello stelo della protesi
• Stelo della protesi rotto o danneggiato
• Stelo della protesi non allineato
Il manipolo OrthoClast funziona con uno scalpello stretto e flessibile con profondità di inserzione fino a 190 mm.

Vantaggi:
- Scorrimento assolutamente controllato dello scalpello
- Metodo delicato di distacco dell'interfaccia osso-protesi
- Nessuna necessità di accesso femorale all'osso con taglio longitudinale

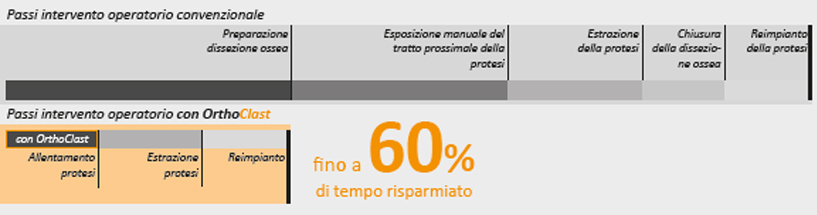

- Riduzione significativa dei tempi di intervento
- Nessuna perforazione o fessura ossea, minimo trauma osseo

Avvertenze per l'utilizzo dell'OrthoClast
Articoli di consumo per revisioni di protesi non cementate
Scalpello flessibile microstruttura - FR-078

Funzione: Separazione dell'interfaccia protesi-osso
Ambito di utilizzo: ambito prossimale fino a distale dello stelo
Lunghezza di lavoro: 160 mm
Larghezza alla punta: 7mm
Avvertenza: Attenzione, lo scalpello possiede un lato per la protesi (prosthesis side) e uno per l'osso (bone side)
Scalpello flessibile microstruttura - FR-079

Funzione: Separazione dell'interfaccia protesi-osso
Ambito di utilizzo: ambito prossimale fino a distale dello stelo
Lunghezza di lavoro: 190 mm
Larghezza alla punta: 7mm
Avvertenza: Attenzione, lo scalpello possiede un lato per la protesi (prosthesis side) e uno per l'osso (bone side)
Scalpello flessibile microstruttura - FR-077

Funzione: Separazione dell'interfaccia protesi-osso. Adatto a steli Wagner e scanalati o a stella con nervature.
Ambito di utilizzo: ambito prossimale fino a distale dello stelo
Lunghezza di lavoro: 190 mm
Larghezza scalpello: 5 mm
Avvertenza: Attenzione, lo scalpello possiede un lato per la protesi (prosthesis side) e uno per l'osso (bone side)
Martello ad intaglio - FR-062

Funzione: Per svincolare uno scalpello incastrato insieme al guscio di protezione.
Ambito di utilizzo: insieme al guscio di protezione FR-080
Guscio di protezione per scalpello - FR-080

Funzione: guscio di protezione per scalpello fino a 5 mm di diametro. Il guscio protegge sia l'impugnatura che lo scalpello durante l'utilizzo con il martello ad intaglio
Ambito di utilizzo: per svincolare uno scalpello incastrato nell'interfaccia protesi/osso
OrthoClast: revisione anca non cementata
(video ripreso in sala operatoria)
I seguenti video sono adatti solo ad un pubblico adulto.
Cliccando sulla freccia confermate esplicitamente di avere già raggiunto la maggiore età.

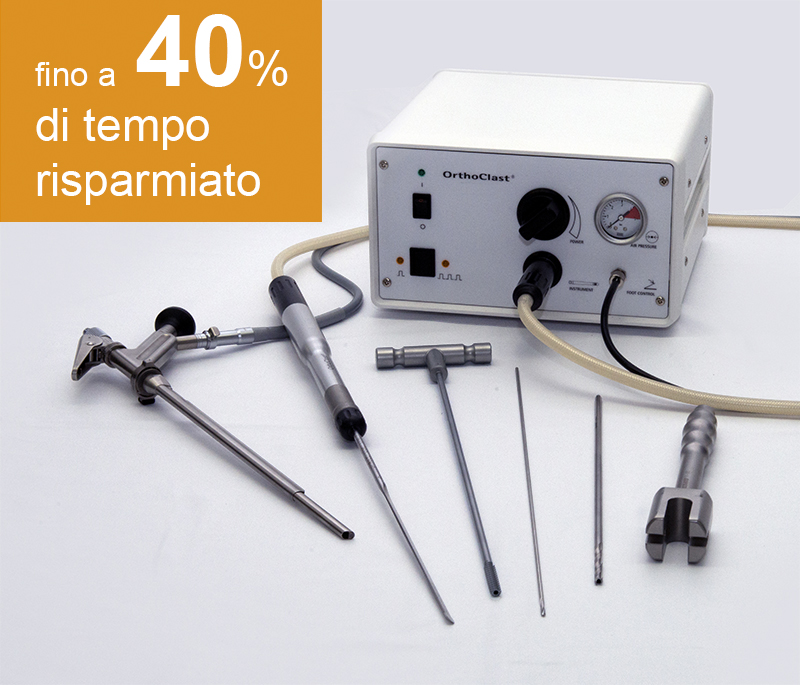

Rimozione cemento con OrthoClast e OrthoScope
Revisione di protesi cementate usando le onde d'urto insieme all'endoscopia

La rimozione manuale del cemento osseo durante la revisione di una protesi cementata con scalpelli convenzionali è estenuante, imprecisa e potenzialmente piena di complicazioni. Il sistema OrthoClast semplifica tutti i processi, preserva il patrimonio osseo ed evita quasi sempre la necessità di una fenestrazione.
Campi di utilizzo:
- Rimozione prossimale del cemento osseo per la revisione dell'anca o del ginocchio
- Rimozione del cemento osseo mediale e distale accompagnata da visione endoscopica
- Rimozione della punta distale di cemento e del tappo midollare tramite endoscopia
Questo metodo si basa su decenni di esperienza nello sviluppo e nell'applicazione delle onde d'urto pneumatiche in campo medico.
Vantaggi:
- Vista endoscopica all'estremità della cavità midollare
- Guida precisa e controllata dello scalpello, riduzione significativa del rischio di perforazione ossea
- Osso corticale intatto, senza necessità di effettuare cerchiaggi
- Minimo trauma osseo

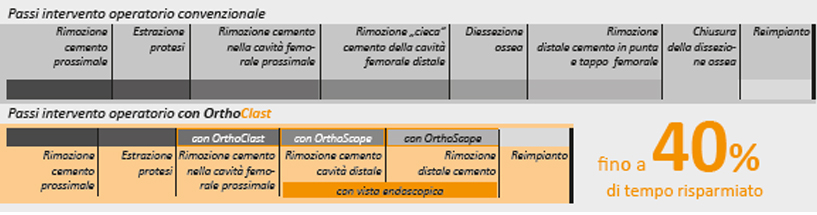

- Significativa riduzione dei tempi di intervento
- Riduzione per il paziente del periodo di convalescenza
- Rimozione del cemento preservando la struttura ossea fino in fondo

Articoli di consumo per revisioni di protesi cementate
Set di scalpelli per revisioni di protesi cementate

Il set di scalpelli è stato appositamente realizzato per il sistema OrthoClast per la revisione di protesi cementate. Il set è composto da 12 scalpelli appositamente progettati per le esigenze della rimozione delle protesi cementate in ambito prossimale, mediale e distale. Gli scalpelli differiscono in lunghezza, curvatura e realizzazione della punta. Tutti gli scalpelli del set sono riutilizzabili.

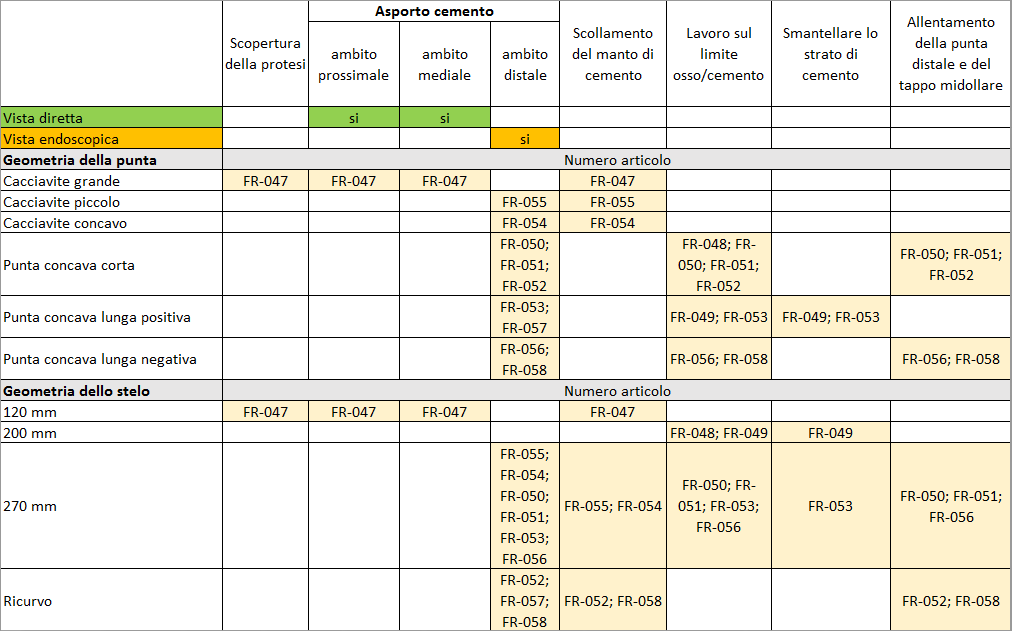

Ambito di applicazione consigliata per scalpello con codice articolo

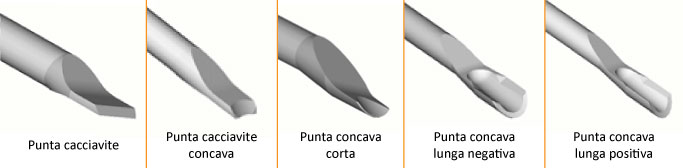

Rimozione cemento osseo - scalpelli
Punta cacciavite - FR-047

Funzione: scollamento, divisione del cemento osseo, scalpello dritto, riutilizzabile
Ambito di utilizzo: ambito prossimale
Dimensioni: Ø 5 mm, lunghezza = 120 mm
Punta cava corta negativa - FR-048

Funzione: scollatura del cemento osseo, scalpello dritto, riutilizzabile
Ambito di utilizzo: ambito mediale
Dimensioni: Ø 4 mm, lunghezza = 200 mm
Punta cava lunga positiva - FR-049

Funzione: scollatura e asporto del cemento osseo, scalpello dritto, riutilizzabile
Ambito di utilizzo: ambito mediale
Dimensioni: Ø 4 mm, lunghezza = 200 mm
Punta cava corta negativa - FR-050

Funzione: scollatura del cemento osseo, scalpello diritto, riutilizzabile
Ambito di utilizzo: distale, punta cementata distale
Dimensioni: Ø 4 mm, lunghezza = 270 mm
Punta cava corta negativa - FR-051

Funzione: scollatura del cemento osseo, scalpello diritto, riutilizzabile
Einsatzbereich: distale, punta cementata distale
Dimensioni: Ø 3.2 mm, lunghezza = 270 mm
Punta cava corta negativa - FR-052

Funzione: scollatura del cemento osseo, scalpello curvo, riutilizzabile
Ambito di utilizzo: distale, per ambiti difficilmente raggiungibili, punta cementata distale
Dimensioni: Ø 4 mm, stelo curvo, lunghezza = 270 mm
Punta cava lunga positiva - FR-053

Funktion: Ablösen, Abtragen des Knochenzements, Meißel gerade, Wiederverwendbar
Einsatzbereich: Distal, distale Zementspitze
Dimensioni: Ø 3.2 mm, lunghezza = 270 mm
Punta cacciavite cava - FR-054

Funzione: divisione del cemento osseo, scalpello diritto, riutilizzabile
Ambito di utilizzo: ambito distale, punta cementata distale
Dimensioni: Ø 4 mm, lunghezza = 270 mm
Punta cacciavite - FR-055

Funzione: divisione del cemento osseo, scalpello diritto, riutilizzabile
Ambito di utilizzo: ambito distale, punta cementata distale
Dimensioni: Ø 3,2 mm, lunghezza = 270 mm
Punta cava lunga negativa - FR-056

Funzione: scollatura del cemento osseo, scalpello diritto, riutilizzabile
Ambito di utilizzo: ambito distale, punta cementata distale
Dimensioni: Ø 3,2 mm, lunghezza = 270 mm
Punta cava lunga positiva - FR-057

Funzione: scollatura e asporto del cemento osseo, scalpello curvo, riutilizzabile
Ambito di utilizzo: distale, per ambiti difficilmente raggiungibili, punta cementata distale
Dimensioni: Ø 4 mm, stelo curvo, lunghezza = 270 mm
Punta cava lunga negativa - FR-058

Funzione: scollatura del cemento osseo, scalpello curvo, riutilizzabile
Ambito di utilizzo: distale, per ambiti difficilmente raggiungibili, punta cementata distale
Dimensioni: Ø 4 mm, stelo curvo, lunghezza = 270 mm
